砂是混凝土的组成部分，一般称作细骨料，指粒径在5mm以下的岩石颗粒，一般可分为天然砂及人工砂两类。天然砂按产源不同又分为河砂、海砂及山砂。

➤ 其中河砂应用最广，河砂颗粒表面圆滑，比较洁净，分布较广，其密度高于海砂及山砂。

➤ 海砂虽然也具有河砂的优点，但常混有贝壳碎片，含盐分较多，对混凝土质量有一定的影响。

➤ 山砂为岩石风化后在原地沉积而成，表面粗糙，颗粒多棱角，含泥量较高，有机杂质含量较多，故质量较差。

➤ 人工砂则用岩石轧碎而成。人工砂富有棱角，比较洁净，但含片状颗粒以及石粉较多，由于人工砂成本高，只有在缺乏合格天然砂的地方才考虑使用。

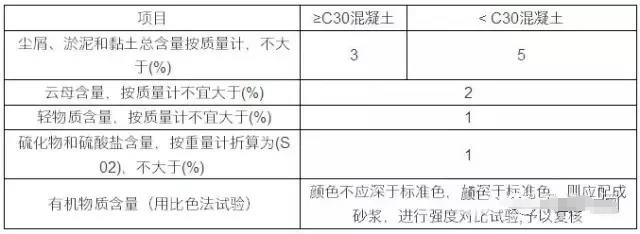

为保证混凝土质量，对砂中各种有害杂质必须加以限制。

泥

是指粒径<0.08mm的尘屑、淤泥及黏土，这些物质附在砂粒表面，阻碍水泥浆与砂粒结合，使混凝土强度降低，含泥量过大还会增加混凝土用量;从而增大混凝土的收缩，尤其是含有黏土团时，对混凝土质量影响更为严重。

云母

云母呈片状，表面光滑，与水泥浆粘结力差，且易风化，影响混凝土强度及耐久性。

轻物质

指表观密度小于2g/cm³的颗粒，如煤屑、贝壳等物质，它们也影响混凝土的强度及耐久性。

硫化物及硫酸盐

当砂中含有黄铁矿、石膏等硫化物及硫酸盐时，对水泥起腐蚀作用，降低混凝土的耐久性。

有机质

一般是指腐植酸及其他有机酸类。有机质也对水泥起腐蚀作用。

氯盐

海砂氯盐含量较大时，对钢筋有锈蚀作用。当采用海砂配制钢筋混凝土时，其含氯量(折算成NaCl)不应大于0.1%。对预应力钢筋混凝土，氯盐含量应从严控制。

当砂中有害物质含量较多，但又必须使用时，可用清水或石灰水(有机物质含量多时)加以冲洗，如冲洗后试验合格，则可使用，以符合就地取材的原则。

注：

➤ 有抗冻、抗渗要求的混凝土，砂中云母含量不应大于1.0%。

➤ 砂中如发现含有颗粒状的硫酸盐或硫化物杂质时，则应进行专门检验，确认能满足混凝土耐久性要求时，方能采用。

本文资源来自互联网，旨在交流信息分享技术，如有侵权，请及时联系，我们将在第一时间予以删除处理。

标签：混凝土
